| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000pcs |
| Delivery Time: | 3~4 Wochen |
| Payment Terms: | Western Union, T/T |

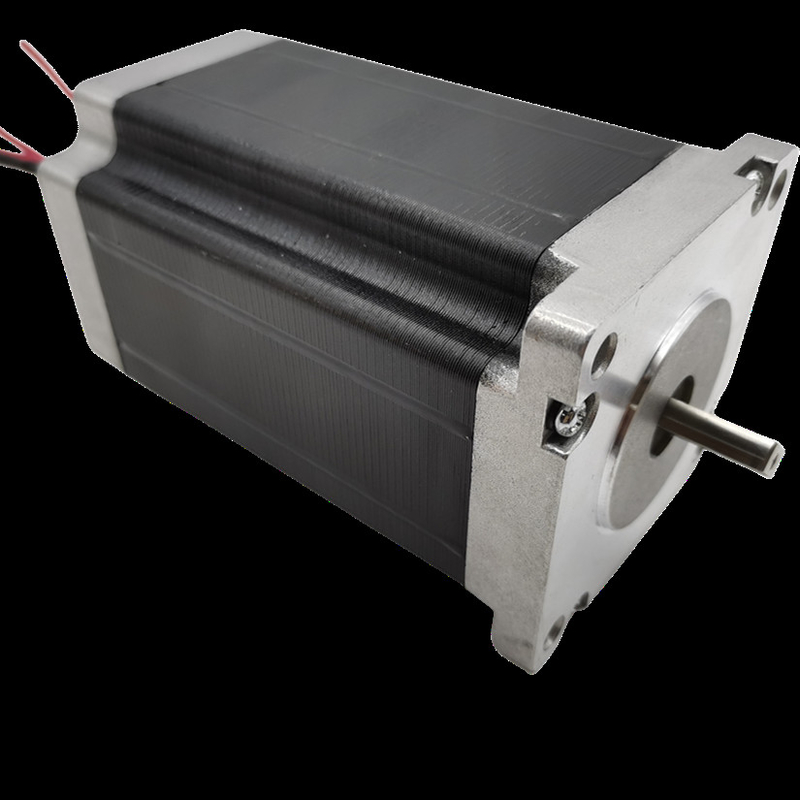

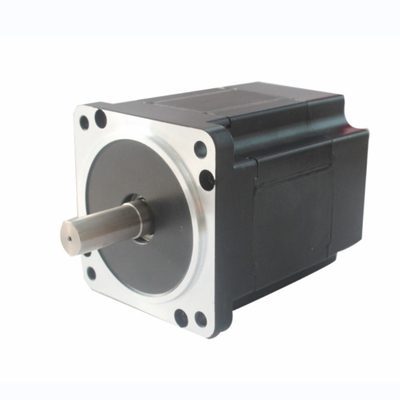

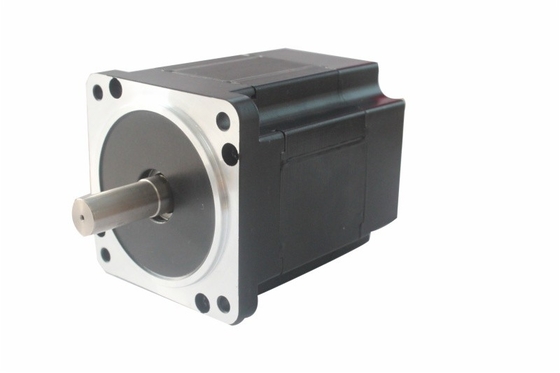

Drehmomentstarker selbstbewegender elektrischer BLDC Motor-W8680 schwanzloser DC-Motor
Dieser Reihe W86 schwanzlose DC-Motor (quadratisches Maß: 86mm*86mm) beantragt steife Arbeitsumstände in der industriellen Steuerung und in der Handelsgebrauchsanwendung. wo drehmomentstark zum Volumenverhältnis, ist erforderlich. Es ist ein schwanzloser DC-Motor mit äußerem gedrehtem Ständer, Seltenerd-/Kobaltmagnetrotor und HalleffektrotorStellungsgeber. Der Spitzendrehmoment, der auf der Achse an der Nennspannung von 28 V DC erhalten wird, ist 3,2 N*m (Minute). In den verschiedenen Wohnungen, ist an, Duldung Mil STD. Vibration sich anzupassen verfügbar: entsprechend Mil 810. Verfügbar mit oder ohne tachogenerator, mit Empfindlichkeit entsprechend Kundenanforderungen.
Produkteinführung:
Produkt der Reihe W86 ist ein kompakter hoher leistungsfähiger schwanzloser DC-Motor, der Magnet, der durch NdFeB hergestellt werden (Neodym Ferrum-Bor) und die hohen Standardmagneten, die aus Japan sowie der höheren Standardstapellaminierung importiert werden, die erheblich die Bewegungsleistungen verbessern, die mit anderen verfügbare Motoren im Markt vergleichen.
Mit herkömmlichen DC-Motoren, bedeutende Vorteile als unten vergleichen:
1. bessere Geschwindigkeitdrehmomenteigenschaften
2. schnelle dynamische Resonanz
3. Keine Geräusche in Kraft
4. lange Service-Lebensdauer über 20000hours.
5. großer Drehzahlbereich
6. hohe Leistungsfähigkeit
Spezifikation:
| Spannungsbereich: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
| Spitzenleistung | 15~500 Watt |
| Aufgabe | S1, S2 |
| Drehzahlbereich |
1000rpm zu 6.000 U/min |
| Betriebstemperatur: | -20°C zu +40°C |
| Tragen der Art |
SKF-/NSKkugellager |
| Isolierungs-Grad | Klasse B, Klasse H der Klassen-F |
| Optionales Wellenmaterial | #45 Stahl, Edelstahl, Cr40 |
| Optionale unterbringende Oberflächenbehandlung | Pulverisieren Sie beschichtet, Malerei |
| Unterkunft der Art | Luft lüftete, IP67, IP68 |
|
RoHS konform |
Ja |
| EMC/EMI Performance |
CER, errichtet durch UL-Standard. |
Anwendung:
Küchenausrüstung, Datenverarbeitung, Maschine, Lehmblockiermaschinen, medizinische Laborausstattung, Verbindung über Satellit, Fallschutz, Kräuselungsmaschinen

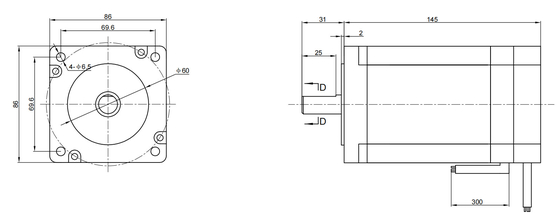

Maß:
Parameter:
| Einzelteile | Einheit | Modell | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| Zahl der Phase | Phase | 3 | ||||
| Zahl von Polen | Polen | 8 | ||||
| Nennspannung | VDC | 48 | ||||
| Nenndrehzahl | U/min | 3000 | ||||
| Bewertetes Drehmoment | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
| Nennstrom | Ampere | 3 | 6,3 | 9 | 11,6 | 18 |
| Nennleistung | W | 110 | 220 | 330 | 430 | 660 |
| Spitzendrehmoment | N.m | 1,1 | 2,1 | 3,2 | 4,15 | 6,4 |
| Spitzenstrom | Ampere | 9 | 19 | 27 | 34 | 54 |
| Rückseite E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
| Drehmoment-Konstante | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
| Rotor Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Körper-Länge | Millimeter | 71 | 84,5 | 98 | 112 | 139 |
| Gewicht | Kilogramm | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
| Sensor | Honeywell | |||||
| Isolierungs-Klasse | B | |||||
| Grad Schutz | IP30 | |||||
| Lagertemperatur | -25~+70℃ | |||||
| Betriebstemperatur | -15~+50℃ | |||||
| Arbeitsfeuchtigkeit | <85> | |||||
| Arbeitsbereich | Kein direktes Sonnenlicht, nicht ätzendes Gas, Ölnebel, kein Staub | |||||
| Höhe | <1000m> | |||||

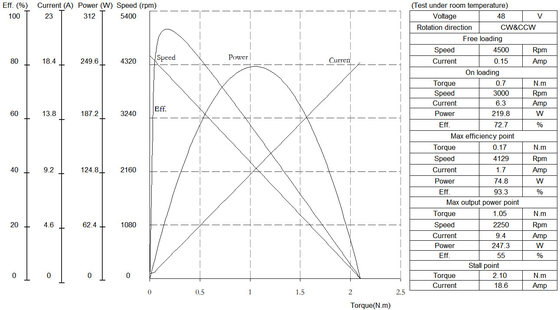

Typische Kurve @48VDC:
|
|
